大家都知道傳感器檢測中最忌干擾，一旦受到干擾，傳感器可能會受到破壞，測量系統會受到影響，不準確的數據會影響到后面的使用，判斷會有所偏差，影響可大可小，因此抗干擾很重要。今天我們來講傳感器抗干擾技術，看看我們可以利用那些技術來抗干擾吧。

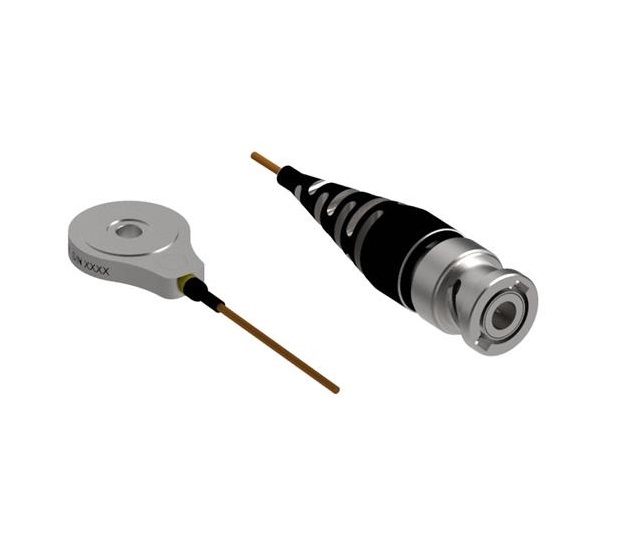

傳感器

1、屏蔽技術

利用金屬材料制成容器．將需要保護的電路包在其中，可以有效防止電場或磁場的干擾，此種方法稱為屏蔽。屏蔽又可分為靜電屏蔽、電磁屏蔽和低頻磁屏蔽等。

2、靜電屏蔽

根據電磁學原理，置于靜電場中的密閉空心導體內部無電場線，其內部各點等電位。用這個原理，以銅或鋁等導電性良好的金屬為材料，制作密閉的金屬容器，并與地線連接，把需要保護的電路值r其中，使外部干擾電場不影響其內部電路，反過來，內部電路產生的電場也不會影響外電路。這種方法就稱為靜電屏蔽。例如傳感囂測量電路中，在電源變壓器的一次側和二次側之間插入一個留有縫隙的導體，并把它接地，可以防止兩繞組之問的靜電耦合，這種方法就屬于靜電屏蔽。

3、電磁屏蔽

對于高頻干擾磁場，利用電渦流原理，使高頻干擾電磁場在屏蔽金屬內產生電渦流，消耗干擾磁場的能量，渦流磁場抵消高頻干擾磁場，從而使被保護電路免受高頻電磁場的影響。這種屏蔽法就稱為電磁屏蔽。若電磁屏蔽層接地，同時兼有靜電屏蔽的作用。傳感器的輸出電纜一般采用銅質網狀屏蔽，既有靜電屏蔽又有電磁屏蔽的作用。屏蔽材料必須選擇導電性能良好的低電阻材料，如銅、鋁或鍍銀銅等。

4、低頻磁屏蔽

干擾如為低頻磁場，這時的電渦流現象不太明顯，只用上述方法抗干擾效果并不太好，因此必須采用采用高導磁材料作屏蔽層，以便把低頻干擾磁感線限制在磁阻很小的磁屏蔽層內部。使被保護電路免受低頻磁場耦合干擾的影響。這種屏蔽方法一般稱為低頻磁屏蔽。傳感器檢測儀器的鐵皮外殼就起低頻磁屏蔽的作用。若進一步將其接地，又同時起靜電屏蔽和電磁屏蔽的作用。

基于以上三種常用的屏蔽技術，因此在干擾比較嚴重的她方，可以采用復合屏蔽電纜，即外層是低頻磁屏蔽層。內層是電磁屏蔽層．達到雙重屏蔽的作用。例如電容式傳感器在實際測量時其寄生電容是必須解決的關鍵問題，否則其傳輸效率、靈敏度都要變低。必須對傳感器進行靜電屏蔽，而其電極引出線就采用雙層屏蔽技術，一般稱之為驅動電纜技術。用這種方法可以有效的克服傳感器在使用過程中的寄生電容。

5、接地技術

接地技術是抑制干擾的有效技術之一，是屏蔽技術的重要保證。正確的接地能夠有效地抑制外來干擾，同時可提高測試系統的可靠性，減少系統自身產生的干擾因素。接地的目的有兩個：安全性和抑制干擾。因此接地分為保護接地、屏蔽接地和信號接地。保護接地以安全為目的，傳感器測量裝置的機殼、底盤等都要接地。要求接地電阻在10Ω以下。屏蔽接地是干擾電壓對地形成低阻通路，以防干擾測量裝置。接地電阻應小于0.02Ω。

信號接地是電子裝置輸入與輸出的零信號電位的公共線，它本身可能與大地是絕緣的。信號地線又分為模擬信號地線和數字信號地線，模擬信號一般較弱，故對地線要求較高：數字信號一般較強，故對地線要求可低一些。

不同的傳感器檢測條件對接地的方式也有不同的要求，必須選擇合適的接地方法，常用接地方法有一點接地和多點按地。下面給出這兩種不同的接地處理措施。

6、一點接地

在低頻電路中一般建議采用一點接地，它有放射式接地線和母線式接地線路。放射式接地就是電路中各功能電路直接用導線與零電位基準點連接：母線式接地就是采用具有一定截面積的優質導體作為接地母線，直接接到零電位點，電路中的各功能塊的地可就近接在該母線上。這時若采用多點接地，在電路中會形成多個接地回路，當低頻信號或脈沖磁場經過這些回路時，就會引起電磁感應噪聲，由于每個接地回路的特性不同，在不同的回路閉合點就產生電位差，形成干擾。為避免這種情況，最好采用一點接地的方法。

傳感器與測量裝置構成一個完整的檢測系統，但兩者之問可能相距較遠。由于工業現場大地電流十分復雜，所以這兩部分外殼的接大地點之間的電位一般是不相同的，若將傳感器與測量裝置的零電位在兩處分別接地，即兩點接地，則會有較大的電流流過內阻很低的信號傳輸線產生壓降，造成串模干擾。因此這種情況下也應該采用一點接地方法。

7、多點接地

高頻電路一般建議采用多點接地。高頻時，即使一小段地線也將有較大的阻抗壓降，加上分布電容的作用，不可能實現一點接地，因此可采用平面式接地方式，即多點接地方式，利用一個良好的導電平面體(如采用多層線路板中的一層)接至零電位基準點上，各高頻電路的地就近接至該導電平面體上。由于導電平面體的高頻阻抗很小，基本保證了每一處電位的一致，同時加設旁路電容等減少壓降。因此，這種情況耍采用多點接地方式。

8、濾波技術

濾波器是抑制交流串模干擾的有效手段之一。傳感器檢測電路中常見的濾波電路有Rc濾波器、交流電源濾波器和真流電源濾波器。

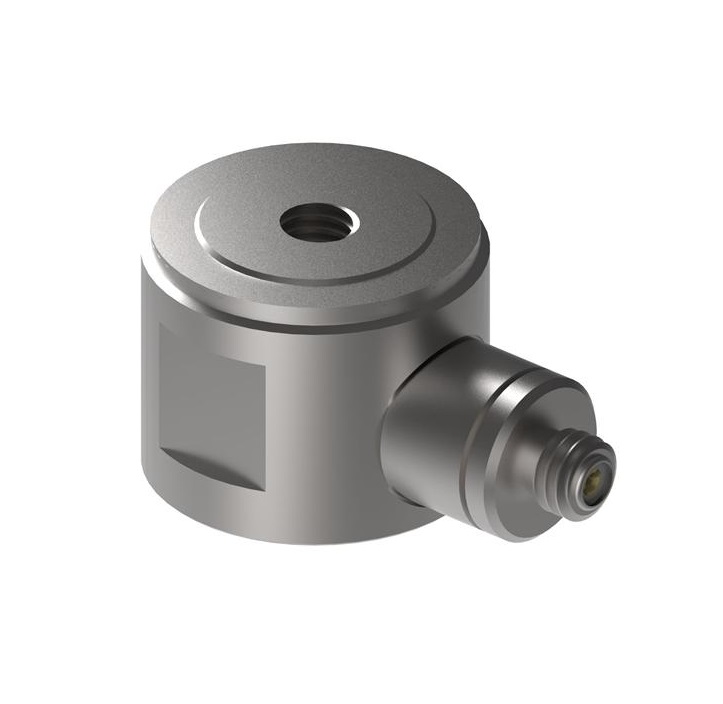

傳感器
