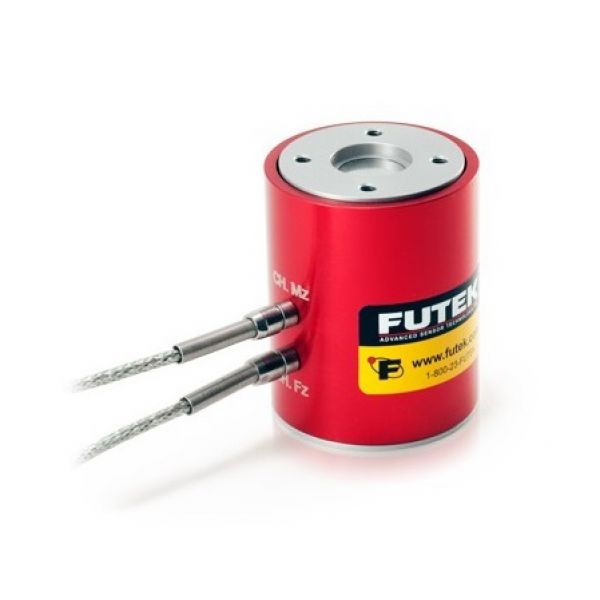

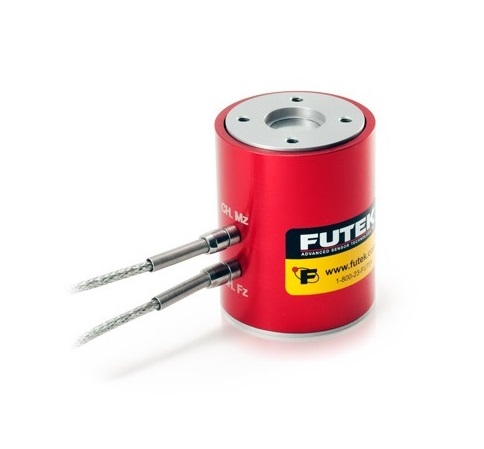

美國FUTEK MBA500拉扭力傳感器

拉扭式二向力傳感器，可同時測量Fz與Mz

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

MBA500，拉扭式力傳感器，Fz量程222-2224N可選，Mz量程5.6-56Nm可選，RoHS認證，材質 - 2024-T4鋁合金或17-4 PH S.S不銹鋼，#28 AWG 4芯編織屏蔽PVC電纜，長度3米

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
MBA500.pdf
3D模型
mba500.stp
偏載和頻率計算
MBA500 Extraneous Load Factor.pdf

FUTEK MBA500拉扭式二軸力傳感器設計用于需要同時測量靜態扭矩與拉壓力的應用場合，僅需一個傳感器就可以完成這樣的測試。MBA500具有溫度補償功能，結構為鋁合金材質，它的線性精度可以達到0.2%，它的過載保護能力為150%（222/445N量程）和125%（889N量程）。出色的性能和高精度，是通過力與扭矩兩個單獨分開的信號輸出實現的。力/扭矩傳感器遍及工業領域的產品測試、機器人裝配、研磨和拋光。在研究領域中，我們的傳感器可用于機器人手術、觸覺、康復、神經和許多其他應用。

FUTEK MBA500拉扭式二軸力傳感器，對拉壓力與正反轉的扭矩測試提供了一個很好的解決方案。MBA500是一款結構緊湊的力傳感器，它的重量只有184g。

這款傳感器我們可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他多軸測力傳感器一樣，MBA500在美國生產并采用金屬箔應變計技術。FUTEK已經開發出一款適合于大部分工業場合的六軸力傳感器產品。

產品特征：

測量Fz拉壓力與Mz的扭矩大小
鋁合金結構
重量184 g

規格參數：

性能
類型	二軸力
量程	Fz: 222-2224 N; Mz: 5.6-56 Nm
線性度	0.25% F.S
遲滯性	0.25% F.S
重復性	0.05% F.S
電氣特性
靈敏度	2-3 mV/V
激勵電壓	18 V Max
橋路電阻	350 Ohm
絕緣電阻	≥500 MOhm @ 50 VDC
電氣接頭	#28 AWG 4芯編織屏蔽PVC電纜，長度3米
機械特性
重量	184 g (222-890 N); 590 g (2224 N)
過載保護	150% F.S
材質	鋁合金或不銹鋼
保護等級	IP40
環境特性
使用溫度	-42 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.01% of RO/°C
溫度漂移	0.01% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點壓向
標定（可選）	10點拉壓
分流校準	60.4 kOhm (2 mV/V) 43.575 kOhm (3 mV/V)

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH04259	Fz: 222 N & Mz: 5.6 Nm	MBA500，拉扭式力傳感器，Fz量程222 N，Mz量程5.6 Nm，RoHS認證，材質 - 2024-T4鋁合金，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
	FSH04260	Fz: 445 N & Mz: 11.3 Nm	MBA500，拉扭式力傳感器，Fz量程445 N，Mz量程11.3 Nm，RoHS認證，材質 - 2024-T4鋁合金，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
	FSH04261	Fz: 890 N & Mz: 22.6 Nm	MBA500，拉扭式力傳感器，Fz量程890 N，Mz量程22.6 Nm，RoHS認證，材質 - 2024-T4鋁合金，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
	FSH04262	Fz: 2224 N & Mz: 56 Nm	MBA500，拉扭式力傳感器，Fz量程2224 N，Mz量程56 Nm，RoHS認證，材質 - 17-4ph S.S不銹鋼，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
