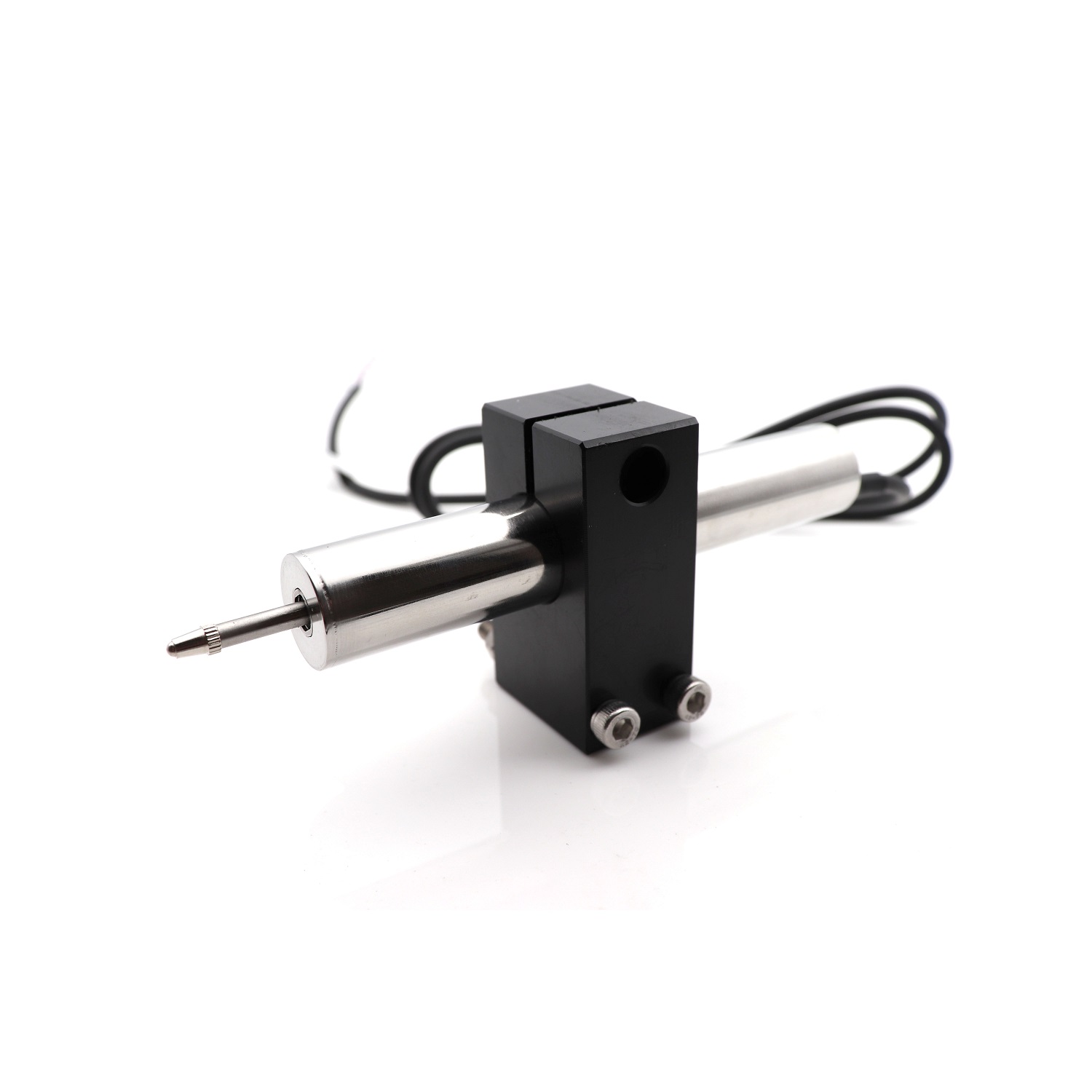

測恒傳感 DSR20回彈式LVDT位移傳感器

分辨率0.1um，304不銹鋼外殼，使用壽命長

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

DSR20系列，回彈式LVDT，量程從2.5至100mm可選，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
DSR20.pdf

同類產品：

產品介紹
規格書

我們的回彈式位移傳感器，內部置有軸承來引導銜鐵的來回運動，自由狀態下彈簧將銜鐵完全頂出。回彈式LVDT位移傳感器，適合于安裝在傳感器鐵心與被測物不能連接固定的場合。

DSR20系列回彈式LVDT位移傳感器是一款使用很廣泛的位移傳感器，它具有很高的測量精度，主要用于工業場合中質量控制和計量應用中的位移、位置的精確檢測。該傳感器外殼為不銹鋼材質，電子電路密封在304不銹鋼金屬管內，可在潮濕灰塵等惡劣環境下正常工作。測軸移動采用摩擦系數小的精密導軌，保證它的重復性DSR20系列量程從2.5至100mm可選，外徑為φ20mm。DSR20系列LVDT位移傳感器的信號輸出可選標準的5/10V或4- 20mA。

產品特征：

回彈式
不銹鋼外殼
外徑Φ20mm
量程2.5-100mm可選
無滑動觸點，使用壽命長
分辨率0.1um，測試精度高
摩擦系數小精密導軌
附送安裝夾具

應用場合：

液壓油缸定位
玻璃生產檢測
精密位移測量
軸徑跳動檢測
汽車零部件在線檢測
閥門位置檢測

規格參數：

性能
量程	2.5，5，10，25，50，100 mm
線性度	模擬輸出：±0.25%；數字輸出：±0.1%
分辨率	≤0.1um(數字信號版本為16 bit)
電氣特性
激勵電壓	9-28 VDC
工作電流	電壓輸出型：≤12mA；電流輸出型：4-20mA
輸出信號	0-5VDC，0-10VDC，4-20mA，RS485 可選
電纜	1米直出電纜（默認，可定制）
機械特性
外殼材質	304不銹鋼
出線方式	直出(可選側出方式)
鐵芯類型	彈簧式
防護等級	IP67
環境特性
工作溫度	-25 to 85 ℃
溫度零點飄移	≤0.01%F.S./℃
溫度輸出飄移	≤0.025%F.S./℃

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	DSR20-2.5	2.5 mm	DSR20系列，回彈式LVDT，量程2.5mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DSR20-5	5 mm	DSR20系列，回彈式LVDT，量程5mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DSR20-10	10 mm	DSR20系列，回彈式LVDT，量程10mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DSR20-25	25 mm	DSR20系列，回彈式LVDT，量程25mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DSR20-50	50 mm	DSR20系列，回彈式LVDT，量程50mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DSR20-100	100 mm	DSR20系列，回彈式LVDT，量程100mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
