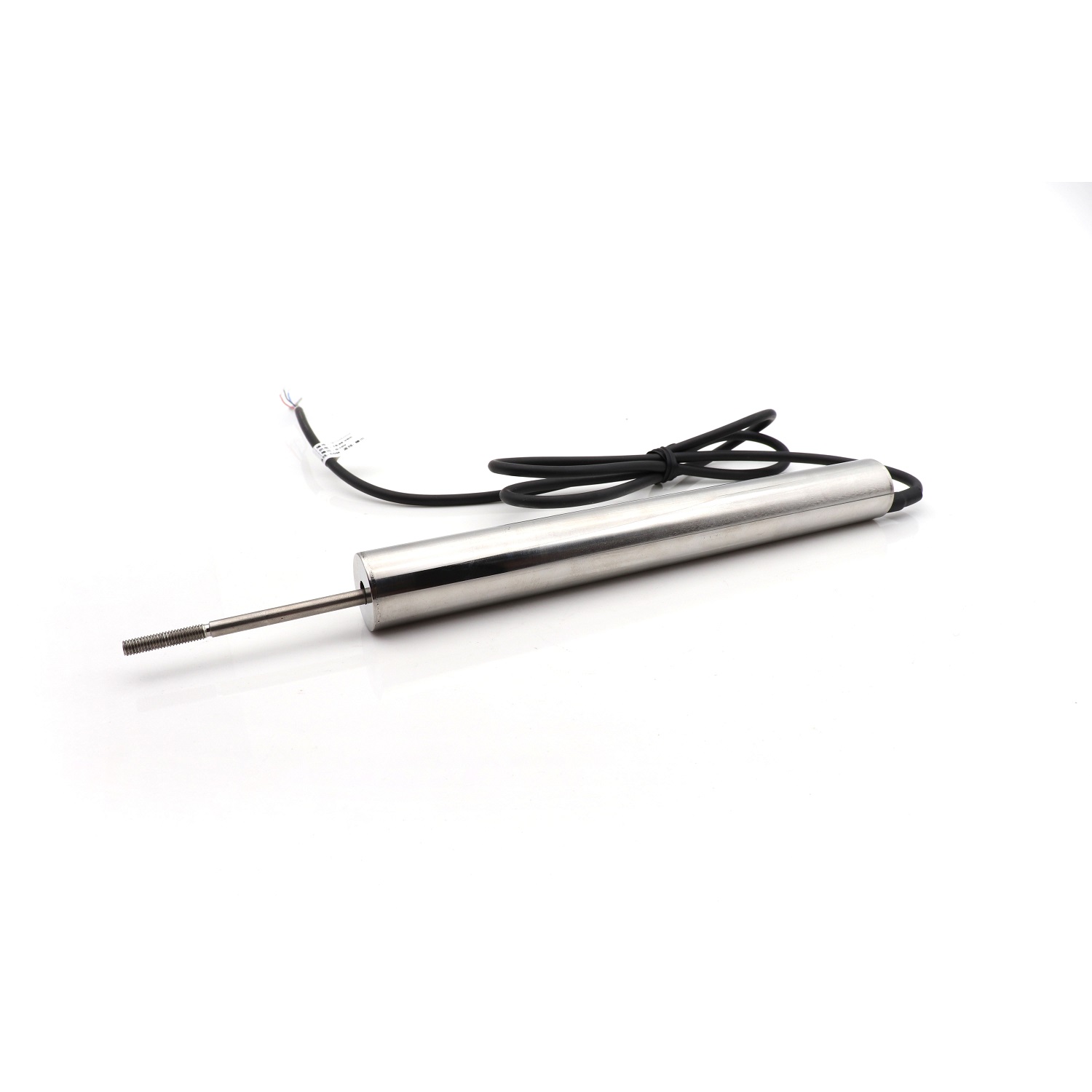

測恒傳感 DUG20分體式LVDT位移傳感器

完全無摩擦使用壽命極高，高頻響，量程可至250mm

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

DUG20系列，分體式LVDT，量程從2.5至500mm可選，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
DUG20.pdf

同類產品：

產品介紹
規格書

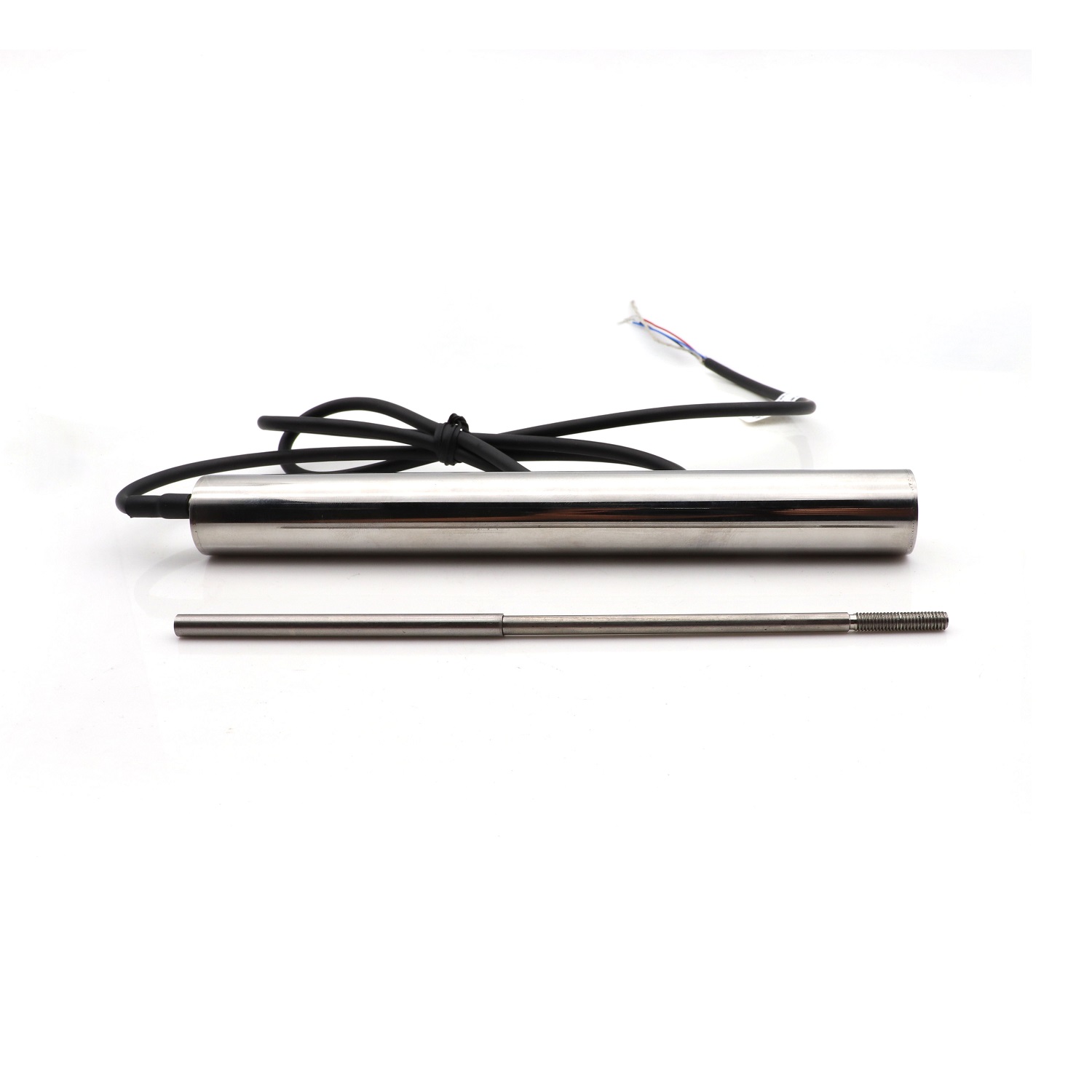

分體式傳感器銜鐵與傳感器主體分離。傳感器主體是中空的圓柱體，測量時固定。銜鐵與被測物連接，來回運動于傳感器主體中，不與主體內壁接觸，無任何摩擦，壽命長頻響高。

DUG20系列分體式LVDT位移傳感器是一款量程寬廣的位移傳感器，由于其分體式的結構，鐵芯與殼體之間的安裝留有間隙，鐵芯一端過外螺紋與被測物活動端連接，鐵芯與殼體中孔精確對中會減少摩擦力的產生，鐵芯可從殼體中分離出來。DUG20同時適用于靜態和動態的測試應用場合。該傳感器外殼為不銹鋼材質，電子電路密封在304不銹鋼金屬管內，可在潮濕灰塵等惡劣環境下正常工作。DUG20系列量程從2.5至500mm可選，外徑為φ20mm。DUG20系列LVDT位移傳感器的信號輸出可選標準的5/10V或4- 20mA。

產品特征：

304不銹鋼外殼
外徑Φ20mm
量程2.5-500mm可選
完全無摩擦使用壽命極長
分辨率0.1um，測試精度高
附送安裝夾具

應用場合：

機械設備移動距離檢測
材料試驗機移動距離檢測
橋梁位移檢測
閥門位置檢測
注塑機位移檢測

規格參數：

性能
量程	2.5，5，10，25，50，100，250 mm
線性度	模擬輸出：±0.25%；數字輸出：±0.1%
分辨率	≤0.1um
電氣特性
激勵電壓	9-28 VDC
工作電流	電壓輸出型：≤12mA；電流輸出型：4-20mA
輸出信號	0-5VDC，0-10VDC，4-20mA，RS485 可選
電纜	1米直出電纜（默認，可定制）
機械特性
外殼材質	304不銹鋼
出線方式	直出(可選側出方式)
鐵芯類型	分體式
防護等級	IP67
環境特性
工作溫度	-25 to 85 ℃
溫度零點飄移	≤0.01%F.S./℃
溫度輸出飄移	≤0.025%F.S./℃

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	DUG20-2.5	2.5 mm	DUG20系列，分體式LVDT位移傳感器，量程2.5mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DUG20-5	5 mm	DUG20系列，分體式LVDT位移傳感器，量程5mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DUG20-10	10 mm	DUG20系列，分體式LVDT位移傳感器，量程10mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DUG20-25	25 mm	DUG20系列，分體式LVDT位移傳感器，量程25mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DUG20-50	50 mm	DUG20系列，分體式LVDT位移傳感器，量程50mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DUG20-100	100 mm	DUG20系列，分體式LVDT位移傳感器，量程100mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
	DUG20-250	250 mm	DUG20系列，分體式LVDT位移傳感器，量程250mm，外徑Φ20mm，最高精度0.1%F.S，標準模擬量或RS485數字信號輸出	登錄可見	- +
