美國FUTEK LCM325軸向拉壓力傳感器

微型結構設計，低形變高頻響，17-4不銹鋼材質抗腐蝕

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

LCM325，8896N和13344N可選，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，17-4ph s.s 不銹鋼，3/8-24英制螺紋，#28 AWG 4芯編織屏蔽PVC電纜，長度3米

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
LCM325.pdf
使用手冊
Threaded Load Cell.pdf
3D模型
lcm325.stp
偏載和頻率計算
LCM325 Extraneous Load Factor.pdf

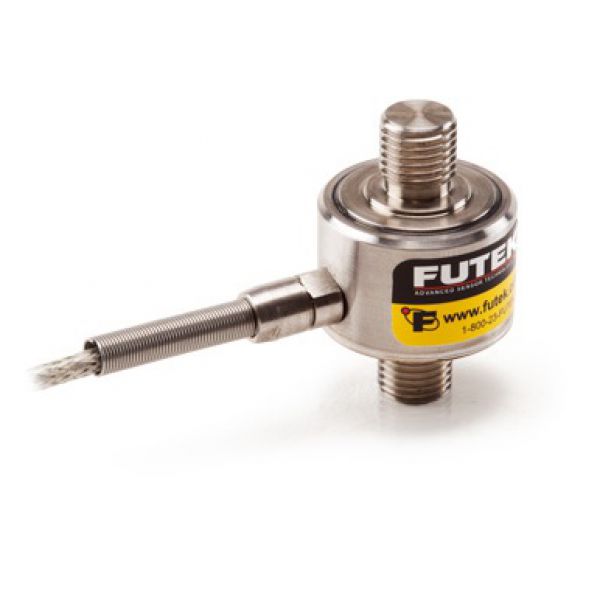

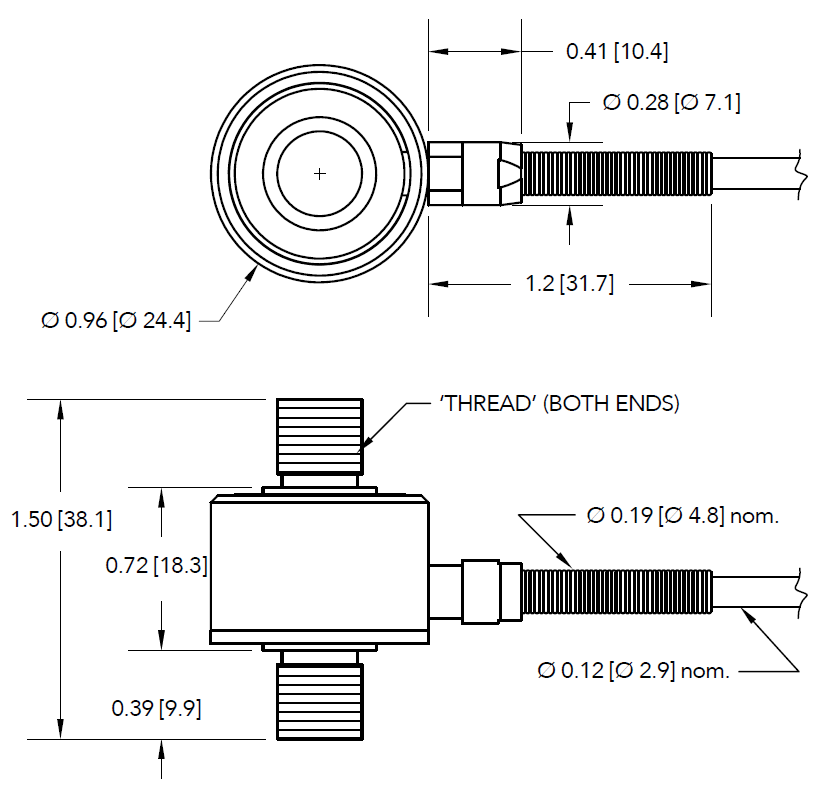

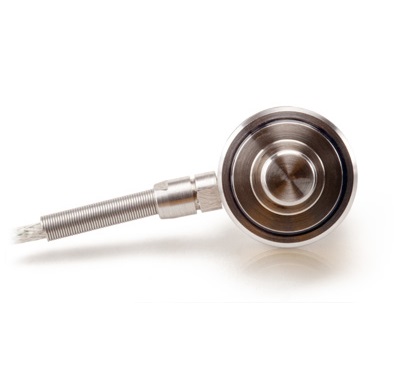

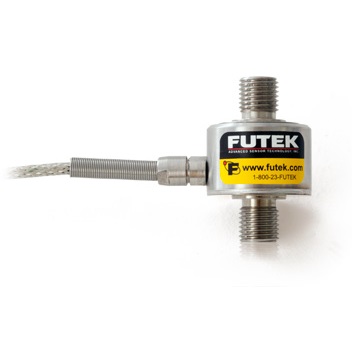

LCM325傳感器是一款微型的軸向拉壓力傳感器，它是為疲勞性測試和拉壓雙向受力應用而設計的。標準的LCM325微型軸向拉壓力傳感器擁有超強的結構，材質為17-4不銹鋼，傳感器兩端外螺紋，3.0米長度的#28 AWG 4芯 PVC編織屏蔽電纜。該產品高度僅為38.1mm，直徑僅為24.4mm。您可以使用匹配的外部輸出電纜或者現成的聚四氟乙烯電纜。如需更大測量范圍，請參考LCM350\LCM375。

LCM3250微型軸向拉壓傳感器具有很高的精度和剛度。它的線性度只有0.5%，形變量只有0.03mm。標準的LCM325拉壓力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LCM325在美國生產并采用金屬箔應變計技術。

產品特征：

重量113g
響應快&形變小
小型化設計
抗偏載能力強
17-4不銹鋼結構
拉壓雙向
金屬箔應變計技術

規格參數：

性能
量程	8896，13344 N
線性度	0.5% F.S
遲滯性	0.5% F.S
重復性	0.1% F.S
電氣特性
靈敏度	1 - 2 mV/V
激勵電壓	18 V Max
橋路阻值	350 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	#28 AWG 4芯編織屏蔽PVC電纜，長度3米
機械特性
受力方向	拉壓雙向
重量	113 g
過載保護	150% F.S.
材質	不銹鋼
保護等級	IP64
環境特性
操作溫度	-42 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.01% of RO/°C
溫度漂移	0.036% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點拉向
標定（選購）	10點拉壓
分流校準阻值	100 kOhm (8896 N), 60.4 kOhm (13344 N)

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH04008	8896 N	LCM325，8896 N量程，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，材質 - 17-4ph s.s 不銹鋼，M10x1螺紋，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
	FSH04007	13344 N	LCM325，13344 N量程，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，材質 - 17-4ph s.s 不銹鋼，M10x1螺紋，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
