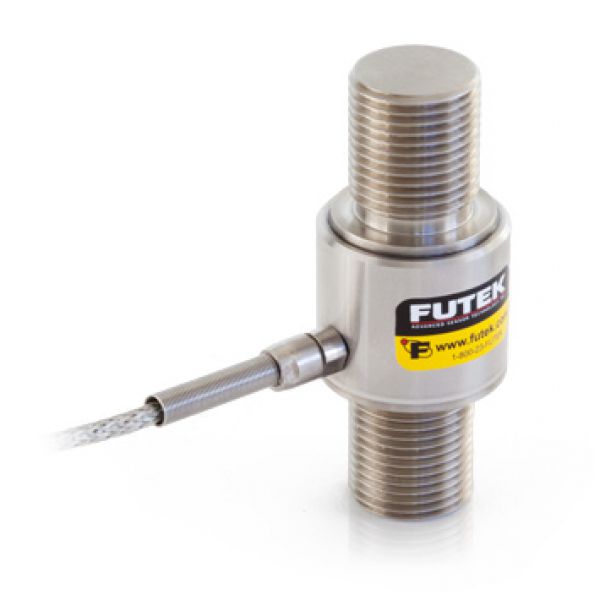

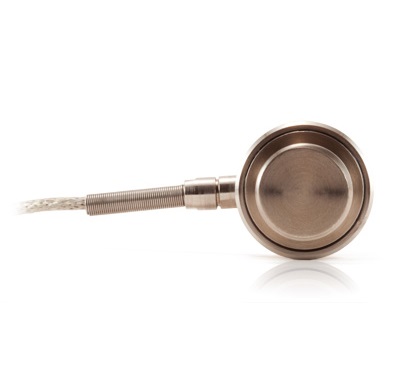

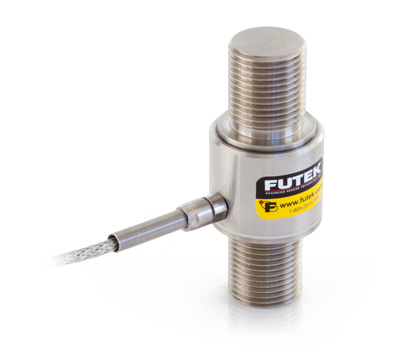

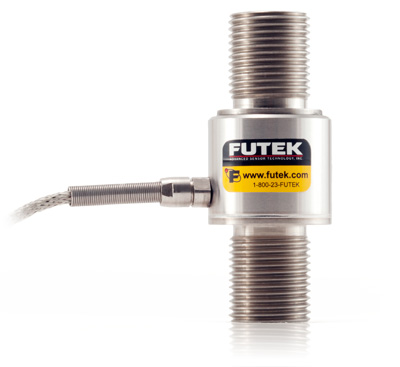

美國FUTEK LCM375軸向拉壓力傳感器

拉壓雙向測力，外螺紋安裝，高頻響高動態

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

LCM375，33360/44480 N量程，拉壓力傳感器（軸向螺紋），17-4ph s.s 不銹鋼， M16x2螺紋，#28 AWG 4芯編織屏蔽PVC電纜，長度3米

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
LCM375.pdf
使用手冊
Threaded Load Cell.pdf
3D模型
lcm375.stp
偏載和頻率計算
LCM375 Extraneous Load Factor.pdf

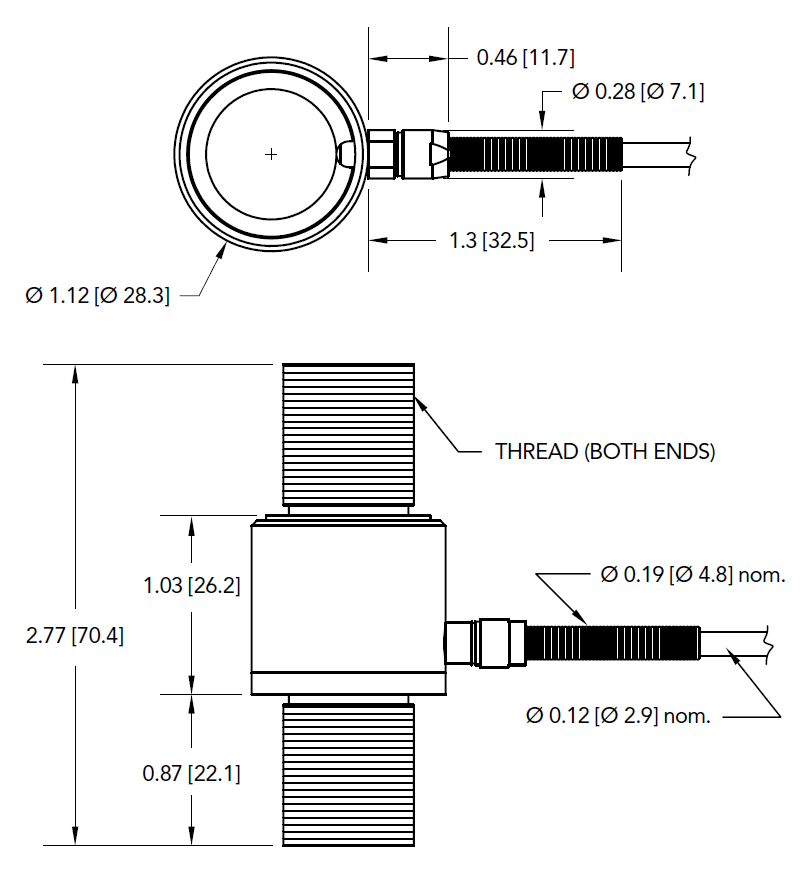

LCM375傳感器是一款軸向拉壓力傳感器，它是為疲勞性測試和拉壓雙向受力應用而設計的。標準的LCM375軸向拉壓力傳感器擁有超強的結構，材質為17-4不銹鋼，傳感器兩端外螺紋，3.0米長度的#28 AWG 4芯 PVC編織屏蔽電纜。該產品高度僅為70.4mm，直徑僅為28.4mm。您可以使用匹配的外部輸出電纜或者現成的聚四氟乙烯電纜。如需更大測量范圍，請參考LCM300\LCM325。

LCM375軸向拉壓傳感器具有很高的精度和剛度。它的線性度只有0.5%，形變量只有0.05mm。標準的LCM375拉壓力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LCM375在美國生產并采用金屬箔應變計技術。

產品特征：

重量142g
形變小
小型化設計
可承受高附加載荷
17-4不銹鋼結構
拉壓雙向
金屬箔應變計技術

規格參數：

性能
量程	33360，44480 N
線性度	0.5% F.S
遲滯性	0.5% F.S
重復性	0.1% F.S
電氣特性
靈敏度	1.5 - 2 mV/V
激勵電壓	18 V Max
橋路阻值	350 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	#28 AWG 4芯編織屏蔽PVC電纜，長度3米
機械特性
受力方向	拉壓雙向
重量	227 g
過載保護	150% F.S.
材質	不銹鋼
保護等級	IP64
環境特性
操作溫度	-42 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.01% of RO/°C
溫度漂移	0.036% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點拉向
標定（選購）	10點拉壓
分流校準阻值	100 kOhm (33360 N), 60.4 kOhm (44480 N)

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH03674	33360 N	LCM375，33360 N量程，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，材質 - 17-4ph s.s 不銹鋼，M16x2螺紋，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
	FSH04084	44480 N	LCM375，44480 N量程，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，材質 - 17-4ph s.s 不銹鋼，M16x2螺紋，#28 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
