美國FUTEK LCM550大量程軸向拉壓力傳感器

大量程，拉壓雙向測力，17-4PH不銹鋼材質防腐蝕

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

LCM550，222kN量程，拉壓力傳感器（軸向螺紋），17-4ph s.s 不銹鋼，1 1/2-12英制螺紋/M36x4螺紋（可選），#24 AWG 4芯編織屏蔽PVC電纜，長度3米

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
LCM550.pdf
使用手冊
Threaded Load Cell.pdf
3D模型
lcm550.stp
偏載和頻率計算
LCM550 Extraneous Load Factor.pdf

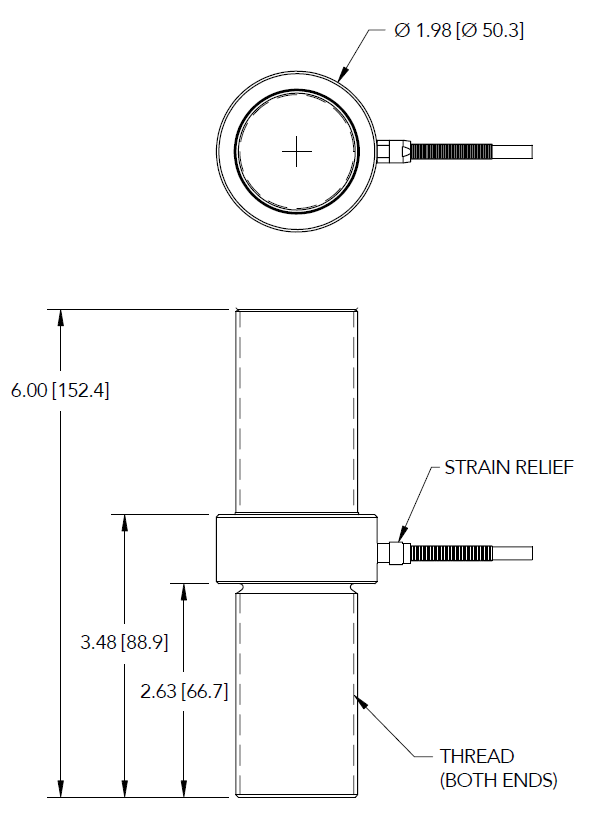

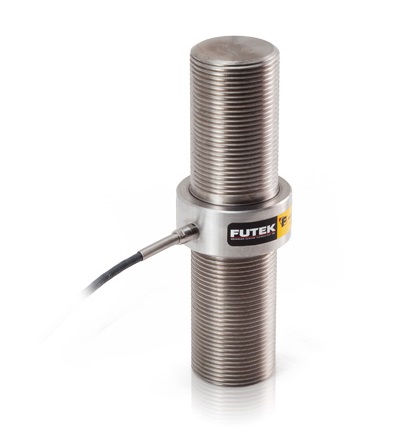

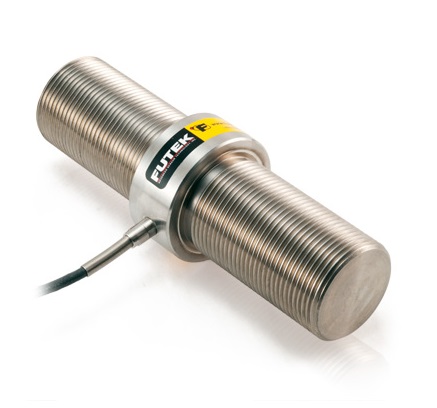

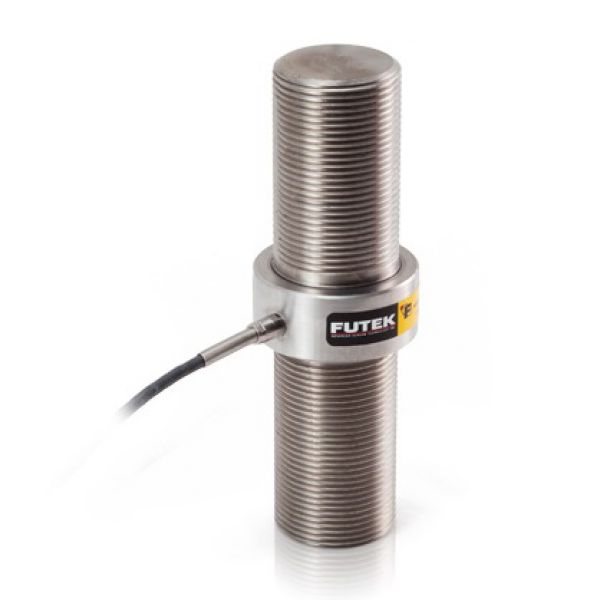

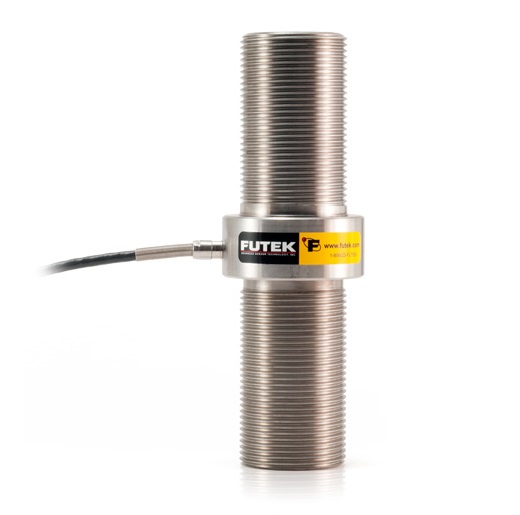

LCM550傳感器是一款軸向拉壓力傳感器，它是為疲勞性測試和拉壓雙向受力應用而設計的。標準的LCM550軸向拉壓力傳感器擁有超強的結構，材質為17-4不銹鋼，傳感器兩端外螺紋，3.0米長度的#24 AWG 4芯 PVC編織屏蔽電纜。該產品高度僅為152.0mm，直徑僅為53.3mm。您可以使用匹配的外部輸出電纜或者現成的聚四氟乙烯電纜。如需更大測量范圍，請參考LCM525。

LCM550軸向拉壓傳感器具有很高的精度和剛度。它的線性度只有0.2%，形變量只有0.13mm。標準的LCM550拉壓力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LCM550在美國生產并采用金屬箔應變計技術。

產品特征：

重量1.4 kg
低形變
公制螺紋
可承受高附加載荷
17-4不銹鋼結構
拉壓雙向
金屬箔應變計技術

規格參數：

性能
量程	222400 N
線性度	0.2% F.S
遲滯性	0.2% F.S
重復性	0.1% F.S
電氣特性
靈敏度	2 mV/V
激勵電壓	18 V Max
橋路阻值	350 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	#24 AWG 4芯編織屏蔽PVC電纜，長度3米
機械特性
受力方向	拉壓雙向
重量	1.4 kg
過載保護	150% F.S.
材質	不銹鋼
保護等級	IP64
環境特性
操作溫度	-42 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.01% of RO/°C
溫度漂移	0.01% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點拉向
標定（選購）	10點拉壓
分流校準阻值	60.4 kOhm

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH02296	22.2 kN	LCM550，22.2 kN量程，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，材質 - 17-4ph s.s 不銹鋼，M36x4螺紋，#24 AWG 4芯編織屏蔽PVC電纜，長度3米	登錄可見	- +
	FSH03779	22.2kN TEDS芯片	LCM550，22.2 kN量程，微型拉壓力傳感器（軸向螺紋），RoHS無鉛認證，材質 - 17-4ph s.s 不銹鋼，M36x4螺紋，TEDS (IEEE1451.4)芯片，6針 Bendix插座，PT02E-10-6P，帶自動識別芯片	登錄可見	- +
