美國FUTEK LCF400輪輻式拉壓力傳感器

中量程，精度高，拉壓雙向

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

LCF400，1112-22240 N可選，輪輻式拉壓力傳感器，CC1接線方式，M12x1.75內螺紋，6針Bendix接口（ PT02A-10-6P）

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
lcf400.pdf
3D模型
lcf400.stp
偏載和頻率計算
lcf400 Extraneous Load Factor.pdf

同類產品：

產品介紹
規格書

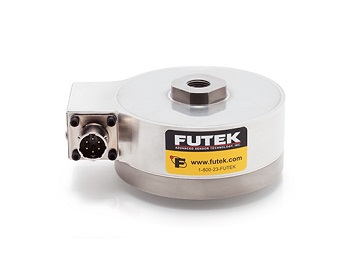

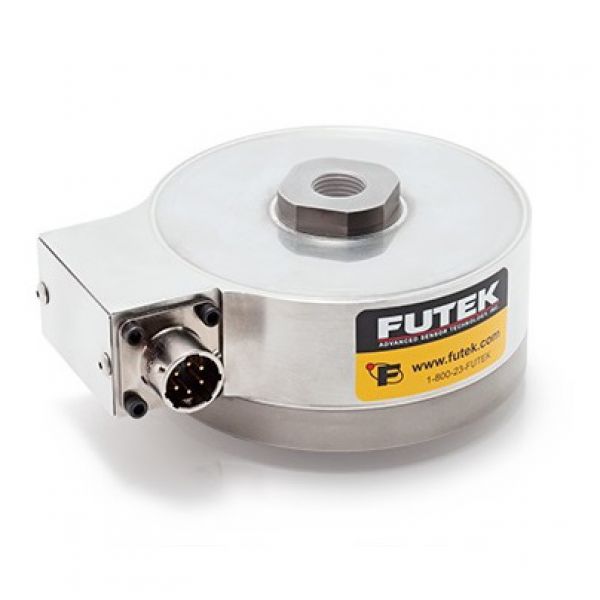

LCF400傳感器是一款輪輻式拉壓力傳感器，量程范圍達到在1112-22240 N，整體結構采用特殊的柔性設計，適用于受載荷較大的場合。典型應用包括耐力及疲勞性測試等周期長的性能測試。標準的LCF400輪輻式拉壓力傳感器擁有超強的結構和雙內螺紋設計，使用17-4 ph S.S.不銹鋼材質。LCF400輪輻式拉壓力傳感器在美國生產并采用最優質的金屬箔應變計技術。LCF400具有很高的精度，它的線性度只有0.10%，橋路電阻700 Ohm nom，形變僅為0.05mm。標準的LCF400拉壓力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LCF400在美國生產并采用金屬箔應變計技術。

產品特征：

能承受離軸方向高載荷
整體性結構
6針Bendix接口
17-4不銹鋼結構
拉壓雙向
金屬箔應變計技術

規格參數：

性能
量程	1112，2224，4448，11120，22240 N
線性度	0.1% F.S
遲滯性	0.1% F.S
重復性	0.05% F.S.
電氣特性
靈敏度	1.5 - 3 mV/V
激勵電壓	18 V Max
橋路阻值	700 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	6芯 Bendix 插座
機械特性
受力方向	拉壓雙向
重量	1.4 kg
過載保護	150% F.S.
形變量	0.05mm
材質	不銹鋼
保護等級	IP64
環境特性
操作溫度	-54 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.0036% of RO/°C
溫度漂移	0.0036% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點壓向
標定（選購）	10點拉壓
分流校準阻值	87.325 kOhm/150 kOhm

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH04155	1112 N	LCF400，1112 N可選，輪輻式拉壓力傳感器，CC1接線方式，材質17-4不銹鋼，M12x1.75內螺紋，6針Bendix接口 PT02A-10-6P	登錄可見	- +
	FSH04156	2224 N	LCF400，2224 N可選，輪輻式拉壓力傳感器，CC1接線方式，材質17-4不銹鋼，M12x1.75內螺紋，6針Bendix接口 PT02A-10-6P	登錄可見	- +
	FSH04157	4448 N	LCF400，4448 N可選，輪輻式拉壓力傳感器，CC1接線方式，材質17-4不銹鋼，M12x1.75內螺紋，6針Bendix接口 PT02A-10-6P	登錄可見	- +
	FSH04158	11120 N	LCF400，11120 N可選，輪輻式拉壓力傳感器，CC1接線方式，材質17-4不銹鋼，M12x1.75內螺紋，6針Bendix接口 PT02A-10-6P	登錄可見	- +
	FSH03132	22240 N	LCF400，22240 N可選，輪輻式拉壓力傳感器，CC1接線方式，材質17-4不銹鋼，M12x1.75內螺紋，6針Bendix接口 PT02A-10-6P	登錄可見	- +
