美國FUTEK LCF450輪輻式拉壓力傳感

大量程，精度高，拉壓雙向

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

LCF450，1334-44480 N可選，輪輻式拉壓力傳感器，標準型，2024-T4鋁合金&17-4不銹鋼，5/8-18英制內螺紋 / M16x2內螺紋，6針Bendix接口 PT02A-10-6P。

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
lcf450.pdf
3D模型
lcf450.stp
偏載和頻率計算
lcf450 Extraneous Load Factor.pdf

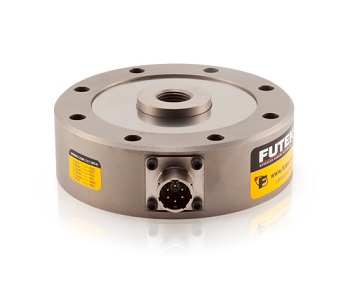

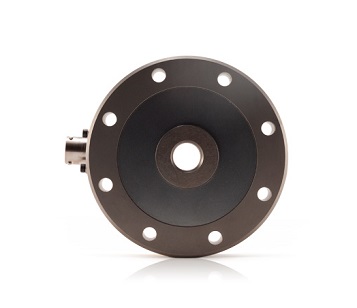

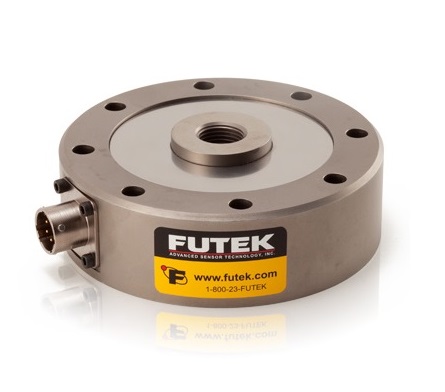

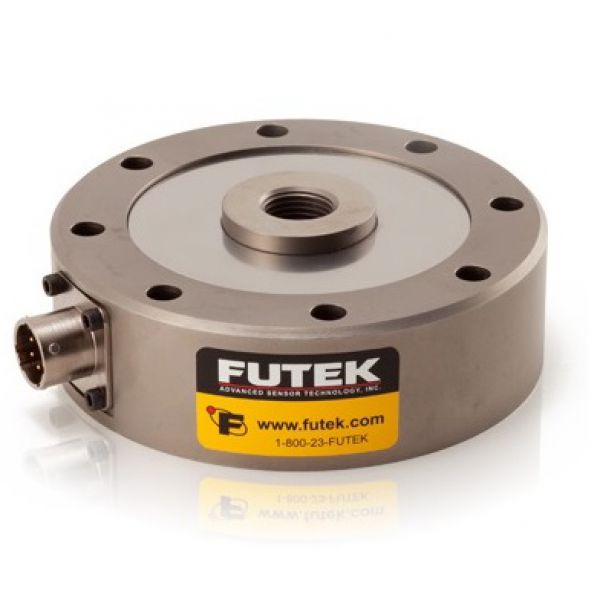

LCF450傳感器是一款輪輻式拉壓力傳感器，輪輻處有8個內螺紋孔，方便螺栓固定，便于安裝。典型應用包括耐力及疲勞性測試等周期長的性能測試。LCF450輪輻式拉壓力傳感器，在量程2224、4448、8896K N范圍使用2024-T4鋁合金，在量程1334、2224、4448 N范圍使用17-4 ph S.S.不銹鋼材質，另外，LCF450輪輻式拉壓力傳感器還有公制螺紋、疲勞測試、量程擴大等版本。LCF450輪輻式拉壓力傳感器在美國生產并采用最優質的金屬箔應變計技術。LCF450具有很高的精度，它的線性度只有0.10%，工作溫度范圍60°F至200°F，形變僅為0.05mm。標準的LCF400拉壓力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LCF450在美國生產并采用金屬箔應變計技術。

產品特征：

重量0.6&1.6 kg
2024-T4鋁合金或17-4不銹鋼結構

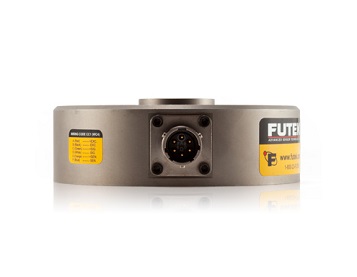

6針Bendix接口
公制&美制螺紋可選
拉壓雙向
能承受離軸方向高載荷
金屬箔應變計技術

規格參數：

性能
量程	1334，2224，4448，8896，22240，44480 N
線性度	0.1% F.S
遲滯性	0.2% F.S
重復性	0.02% F.S.
電氣特性
靈敏度	2 mV/V
激勵電壓	20 V Max
橋路阻值	700 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	6芯 Bendix 插座
機械特性
受力方向	拉壓雙向
重量	0.6 kg/1.6kg
過載保護	150% F.S.
形變量	0.05 mm
材質	鋁合金或不銹鋼
保護等級	IP65
環境特性
操作溫度	-50 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.0018% of RO/°C
溫度漂移	0.0036% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點壓向
標定（選購）	10點拉壓
分流校準阻值	100 kOhm

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH04167	1334 N 美制螺紋&不銹鋼	LCF450，1334 N可選，輪輻式拉壓力傳感器，17-7不銹鋼，5/8-18美制內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04168	2224 N 美制螺紋&鋁合金	LCF450，2224 N可選，輪輻式拉壓力傳感器，2024鋁合金，5/8-18美制內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04170	4448 N 美制螺紋&鋁合金	LCF450，4448 N可選，輪輻式拉壓力傳感器，2024鋁合金，5/8-18美制內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04172	8896 N 美制螺紋&鋁合金	LCF450，8896 N可選，輪輻式拉壓力傳感器，2024鋁合金，5/8-18美制內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04174	22240 N 美制螺紋&不銹鋼	LCF450，22240 N可選，輪輻式拉壓力傳感器，17-7不銹鋼，5/8-18美制內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04176	44480 N 美制螺紋&不銹鋼	LCF450，44480 N可選，輪輻式拉壓力傳感器，17-7不銹鋼，5/8-18美制內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04169	2224 N 公制螺紋&鋁合金	LCF450，2224 N可選，輪輻式拉壓力傳感器，2024鋁合金，M16x2內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04171	4448 N 公制螺紋&鋁合金	LCF450，4448 N可選，輪輻式拉壓力傳感器，2024鋁合金，M16x2內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04173	8896 N 公制螺紋&鋁合金	LCF450，8896 N可選，輪輻式拉壓力傳感器，2024鋁合金，M16x2內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04175	22240 N 公制螺紋&不銹鋼	LCF450，22240 N可選，輪輻式拉壓力傳感器，17-7不銹鋼，M16x2內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
	FSH04177	44480 N 公制螺紋&不銹鋼	LCF450，44480 N可選，輪輻式拉壓力傳感器，17-7不銹鋼，M16x2內螺紋，6針Bendix接口(PT02A-10-6P)	登錄可見	- +
