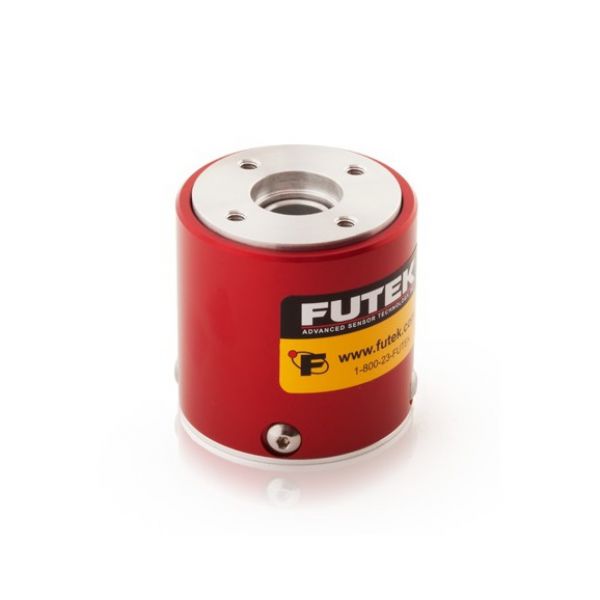

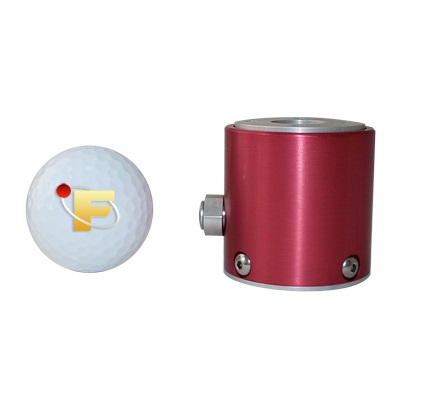

美國FUTEK TFF400小量程靜態扭矩傳感器

中空型，材質鋁合金，小量程高精度

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

TFF400，0.04Nm至56Nm可選量程，靜態扭矩傳感器，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座，EGG.0B.304.CLL

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
TFF400.pdf
使用手冊
Reaction Torque Flange And Sq Drive_Shaft Mounting Guide.pdf
3D模型
tff400.stp
偏載和頻率計算
TFF400 Extraneous Load Factor.pdf

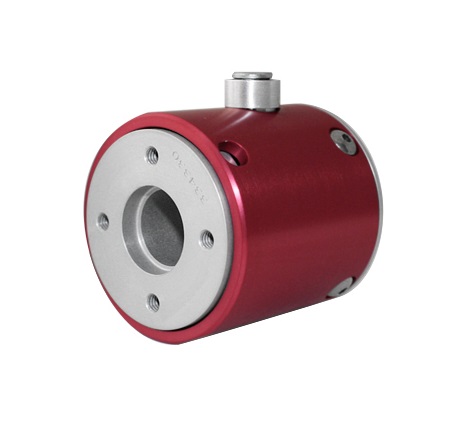

FUTEK的TFF400靜態扭矩傳感器兩端底部帶有安裝法蘭，它的量程范圍為0.035至56Nm，扭轉剛度為2.3Nm/rad到22483Nm/rad。TFF400采用的是金屬箔式應變技術，它帶有過載保護功能，這對于小量程的TFF400來說，可以減少有安裝過程中對傳感器的損壞。

我們多種安裝附件可供選擇。TFF400扭矩傳感器材質為鋁合金，耐用性能好。它涉及到的應用包括緊固件測試、發動機測試、汽車和航空航天發動機測試、汽車剎車測試和義肢測試等。

產品特征：

易于集成到OEM應用場合
設計用于扭力校準
鋁合金結構
帶有過載保護機械結構
金屬箔應變計技術

規格參數：

性能
量程	0.04，0.07，0.35，1.1，2.8，7，11，22，56 Nm
線性度	0.2% F.S
遲滯性	0.2% F.S
重復性	0.05% F.S
電氣特性
額定輸出	1 mV/V nom (0.04 Nm)，2 mV/V nom (0.07-56 Nm)
激勵電壓	18 Max
橋路阻值	350 Ohm nom (0.04-7.1 Nm)，700 Ohm nom (11-56 Nm)

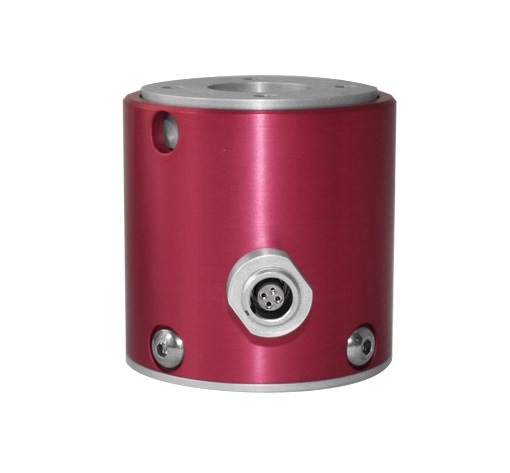

接頭	4針Lemo插座 (EGG.0B.304.CLL)
機械特性
過載保護	300% F.S， 150%(11-56 Nm) F.S
材質	鋁合金
重量	250 g
保護等級	IP40
環境特性
操作溫度	-50 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.0036% of RO/°C
標定
標定電壓	10 VDC
標定（標準）	5點順時針
標定（選購）	10點正反轉
分流校準	60.4 kOhm (0.0７-7.1 Ｎｍ)，100 kOhm (０.04, 11-56 Nm)

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH03981	0.04 Nm	TFF400，0.04 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，1/2" [12.7 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03982	0.07 Nm	TFF400，0.07 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，1/2" [12.7 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03984	0.35 Nm	TFF400，0.35 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，1/2" [12.7 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03985	1.1 Nm	TFF400，1.1 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，1/2" [12.7 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03992	2.8 Nm	TFF400，2.8 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，1/2" [12.7 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03987	7 Nm	TFF400，7 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，1/2" [12.7 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03994	11 Nm	TFF400，11 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，0.66 " [16.8 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH03995	22 Nm	TFF400，22 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，0.66 " [16.8 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
	FSH04017	56 Nm	TFF400，56 Nm量程，靜態扭矩傳感器，RoHS認證，中空型，材質 - 2024-T4鋁合金，0.66 " [16.8 mm]內徑，過載保護，4針Lemo插座，EGG.0B.304.CLL	登錄可見	- +
