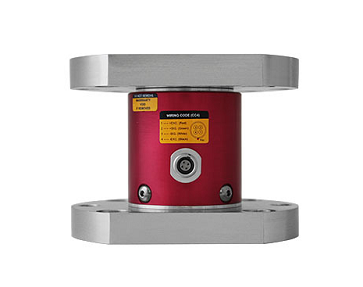

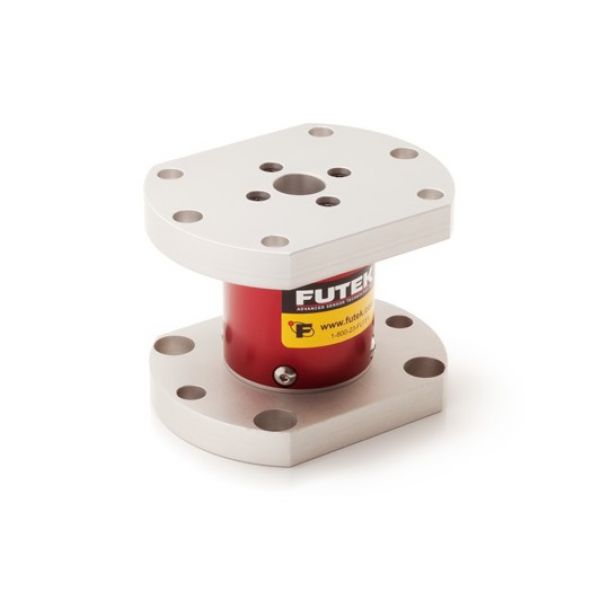

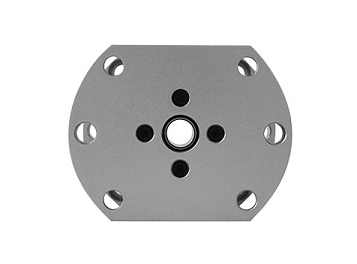

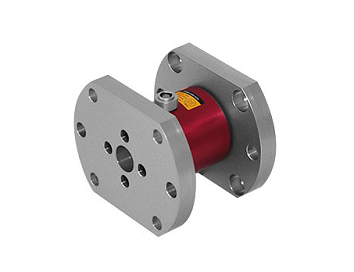

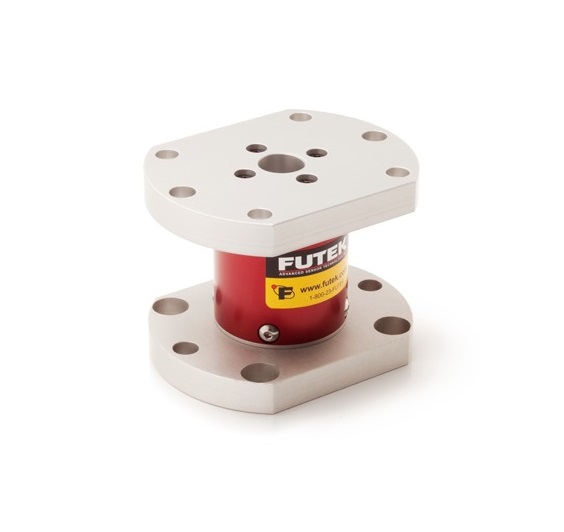

美國FUTEK TFF425法蘭式小量程靜態扭矩傳感器

法蘭式，靜態扭矩傳感器，高精度，多量程

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

TFF425，量程 0.04-56 Nm可選，法蘭式靜態扭矩傳感器，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
tff425.pdf
3D模型
tff425.stp
偏載和頻率計算
tff425 Extraneous Load Factor.pdf

FUTEK的TFF425 法蘭式靜態扭矩傳感器兩端底部帶有安裝法蘭，它的量程范圍為0.04 -56Nm，扭轉剛度為2.3Nm/rad到22483Nm/rad。TFF425采用的是金屬箔式應變技術，它帶有過載保護功能，這對于小量程的TFF425來說，可以減少有安裝過程中對傳感器的損壞。我們多種安裝附件可供選擇。TFF425扭矩傳感器材質為鋁合金，耐用性能好。它涉及到的應用包括緊固件測試、發動機測試、汽車和航空航天發動機測試、汽車剎車測試和義肢測試等。

產品特征：

易于集成到OEM應用場合
設計用于扭力校準
鋁合金結構
帶有過載保護機械結構
金屬箔應變計技術

規格參數：

性能
量程	0.04，0.07，0.35，1.1，7.1，11，22，56 Nm
線性度	0.2% F.S
遲滯性	0.2% F.S
重復性	0.05% F.S
電氣特性
額定輸出	1 - 2 mV/V
激勵電壓	18 V max
橋路阻值	350 Ohm/700 Ohm
接頭	4 芯 Lemo 插座
機械特性
過載保護	150% F.S
材質	鋁合金
重量	397 g
保護等級	IP40
環境特性
操作溫度	-50 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.0036% of RO/°C
標定
標定電壓	10 VDC
標定（標準）	5點順時針
標定（選購）	10點正反轉
分流校準	60.4 kOhm/100 kOhm

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH04376	0.04 Nm	TFF425，量程 0.04 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04377	0.07 Nm	TFF425，量程 0.07 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04378	0.35 Nm	TFF425，量程 0.35 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04382	11 Nm	TFF425，量程 11 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH02809	22 Nm	TFF425，量程 22 Nm，法蘭式靜態扭矩傳感器，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04383	56 Nm	TFF425，量程 56 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04381	7.1 Nm	TFF425，量程 7.1 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04379	1.1 Nm	TFF425，量程 1.1 Nm，法蘭式靜態扭矩傳感器，RoHS認證，中空型，材質2024-T4鋁合金，過載保護，4針Lemo插座（EGG.0B.304.CLL）。	登錄可見	- +
