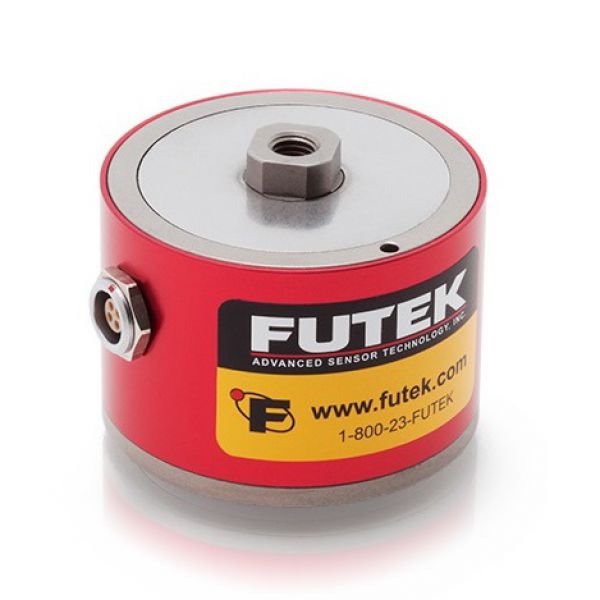

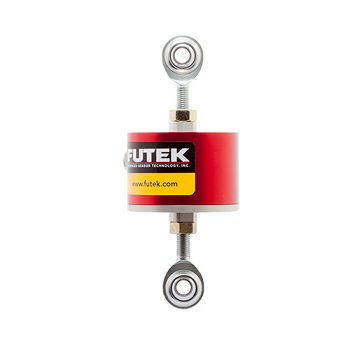

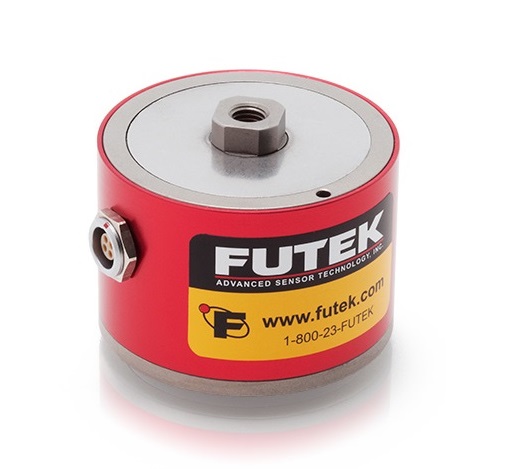

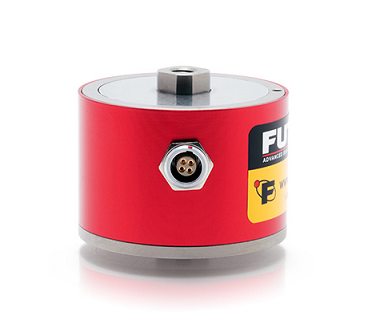

美國FUTEK LCF300輪輻式拉壓力傳感器

小量程，精度高，拉壓雙向

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

LCF300，111-2224 N，輪輻式拉壓力傳感器，材料2024鋁合金&17-4 PH不銹鋼，1/4-28美制內螺紋，4針LEMO接口（EGG.0B.304.CLL）&6針Bendix 接口（PT02A-10-6P）

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
lcf300.pdf
3D模型
LCF300.stp
偏載和頻率計算
lcf300 Extraneous Load Factor.pdf

LCF300傳感器是一款輪輻式拉壓力傳感器，適用于垂直空間有限或受載荷較大的場合。典型應用包括耐力及疲勞性測試等周期長的性能測試。標準的LCF300輪輻式拉壓力傳感器擁有超強的結構和雙內螺紋設計。在111…222N量程，使用2024鋁合金材質；在445…2224N量程，使用17-4ph S.S.不銹鋼材質。LCF300輪輻式拉壓力傳感器在美國生產并采用最優質的金屬箔應變計技術。LCF300具有很高的精度，它的線性度只有0.25%，并且工作范圍達到60°F至200°F。如果標準的LCF300輪輻式拉壓力傳感器不符合您的要求，我們可以根據您的要求進行修改或定制。

產品特征：

重量輕
能承受離軸方向高載荷
2024鋁合金或17-4不銹鋼結構
拉壓雙向
金屬箔應變計技術

規格參數：

性能
量程	111，222，445，1112，2224 N
線性度	0.25% F.S
遲滯性	0.25% F.S
重復性	0.05% F.S.
電氣特性
靈敏度	1 - 2 mV/V
激勵電壓	20 V Max
橋路阻值	700 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	4芯 Lemo 插座 / 6芯 Bindex插座可選
機械特性
受力方向	拉壓雙向
重量	142 /284 g
過載保護	150% F.S.
材質	鋁合金或不銹鋼
保護等級	IP50
環境特性
操作溫度	-50 to 93°C
補償溫度	15 to 72°C
零點溫漂	0.018 - 0.036% of RO/°C
溫度漂移	0.018% of Load/°C
標定
標定電壓	10 VDC
標定（標準）	5點壓向
標定（選購）	10點拉壓
分流校準阻值	100 kOhm/200 kOhm

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH04269	111 N	LCF300，111 N，輪輻式拉壓力傳感器，材料2024鋁合金，1/4-28美制內螺紋，4針LEMO接口（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04270	222 N	LCF300，222 N，輪輻式拉壓力傳感器，材料2024鋁合金，1/4-28美制內螺紋，4針LEMO接口（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04271	445 N	LCF300，445 N，輪輻式拉壓力傳感器，材料2024鋁合金，1/4-28美制內螺紋，4針LEMO接口（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04272	1112 N	LCF300，1112 N，輪輻式拉壓力傳感器，材料17-7不銹鋼，1/4-28美制內螺紋，4針LEMO接口（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04273	2224 N	LCF300，2224 N，輪輻式拉壓力傳感器，材料17-7不銹鋼，1/4-28美制內螺紋，4針LEMO接口（EGG.0B.304.CLL）。	登錄可見	- +
	FSH04274	111 N	LCF300，111 N，輪輻式拉壓力傳感器，材料2024鋁合金，1/4-28美制內螺紋，6針Bendix 接口（PT02A-10-6P）。	登錄可見	- +
	FSH04275	222 N	LCF300，222 N，輪輻式拉壓力傳感器，材料2024鋁合金，1/4-28美制內螺紋，6針Bendix 接口（PT02A-10-6P）。	登錄可見	- +
	FSH04276	445 N	LCF300，445 N，輪輻式拉壓力傳感器，材料2024鋁合金，1/4-28美制內螺紋，6針Bendix 接口（PT02A-10-6P）。	登錄可見	- +
	FSH04277	1112 N	LCF300，1112 N，輪輻式拉壓力傳感器，材料17-7不銹鋼，1/4-28美制內螺紋，6針Bendix 接口（PT02A-10-6P）。	登錄可見	- +
	FSH04278	2224 N	LCF300，2224 N，輪輻式拉壓力傳感器，材料17-7不銹鋼，1/4-28美制內螺紋，6針Bendix 接口（PT02A-10-6P）。	登錄可見	- +
